天津中医药大学新校区电力专项工程 • 电力设计
建设地点: 天津市 | 项目规模: 66.57万 | 设计时间: 2015年 |

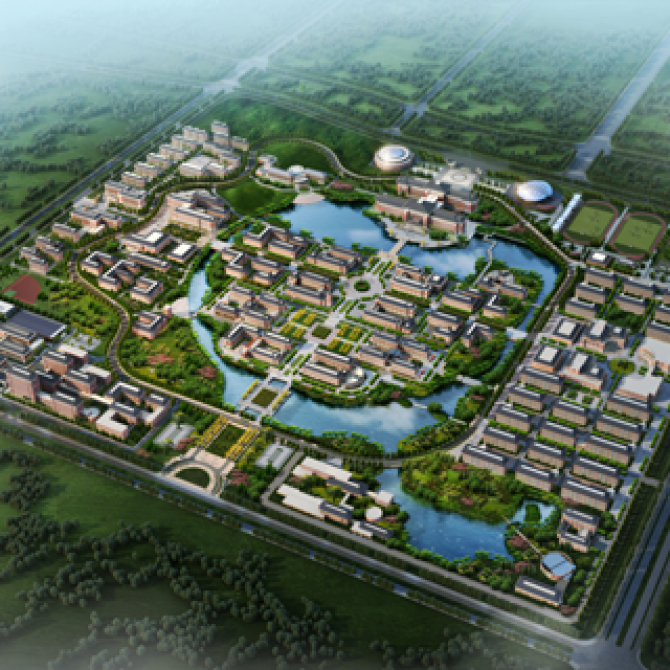

新校区位于天津市静海县团泊新城西区,校区总面积66.57万平方米,设计包括该校区电力规划、35/10kV变电站、10kV变电站电力工程设计。校区内共设置一座35/10kV变电站,4座10kV开闭站,14座10/0.4kV变电站,35/10kV变压器总装机容量为2X10MVA。
校园用电负荷等级最高按照一级负荷要求设计。高压10kV供配电系统采用链式与放射式相结合的供配电方式,由各10kV开闭站分别向各10/0.4kV变电站供电。各10kV开闭站高压侧主接线采用单母线分段带母联接线方式,各10kV变电站内10kV侧采用单母线分段带母联或单母线分段不带母联接线方式,两段母线分供不同供电回路。
校区各10kV开闭站、变电站均选用KYN28A-12型铠装式金属封闭开关柜,配中置式真空断路器,柜内电流互感器、电压互感器为干式,避雷器为金属氧化锌避雷器,并应满足五防要求。
校区各10kV开闭站、变电站二次设计采用微机综合自动化,即测量控制元件智能化,信息传递网络化,结构模块化。实现“遥信、遥测、遥控”的功能。
