天津大学第15教学楼绿色化改造

建设地点:

天津市

项目规模:

5380平方米

竣工时间:

2013年

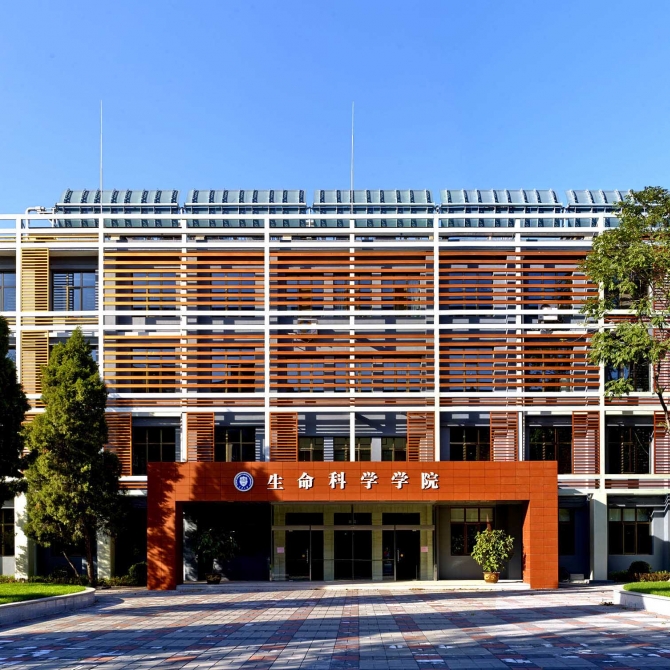

天津大学15教学楼(生命科学学院)占地面积1345平方米,建筑面积5380平方米。改造前为4层普通教学楼,建于20世纪70年代末期,砖混结构,平面形式为内走廊、两侧布置房间。经过多年使用,建筑外墙出现破损,整体能耗水耗高、舒适性差,难以满足使用要求。2012年11月至2013年10月,依托国家科技支撑计划“既有建筑绿色化改造关键技术研究与示范”,作为示范工程对15教学楼进行了全面系统的绿色化改造,改造后作为天津大学新成立的生命科学学院综合办公场所。改造工程将被动式改造策略与主动技术融合在一起,创造出崭新的建筑形象,目前已经通过绿色建筑二星级评价。



经过全面改造,项目建筑能耗、水耗均大幅下降,在室外环境、节能、节水、节材等方面成效显著,同时实现绿色改造项目的形象创新:

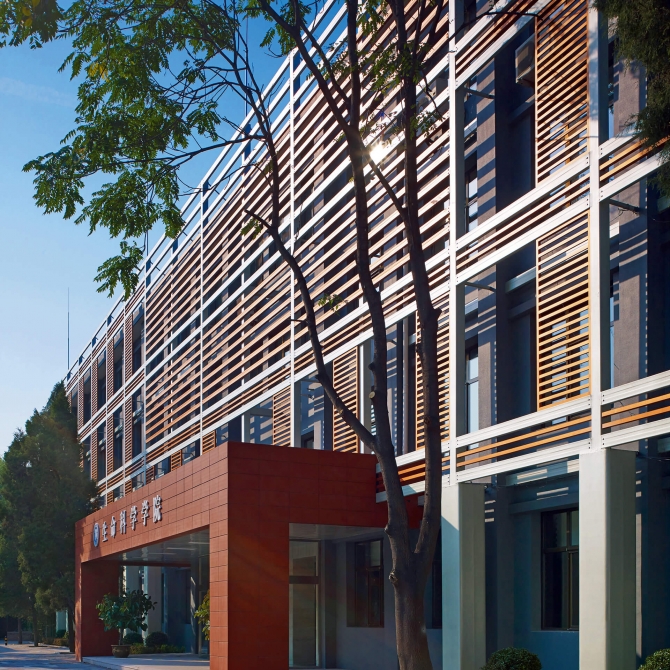

室外环境方面,以保留原有建筑结构为前提,改造方案设计了外立面功能性钢构架,最大限度地减少改造对场地环境的破坏。场地内绿树成荫,原有树木的保留和绿化用地的增加,有利于缓解城市热岛效应,提高项目的整体生态环境。场地改造中还采取合理的雨水入渗方案,绿地、透水砖、植草砖等透水地面面积达到3463㎡,透水地面面积比为58%,雨水不外排率为42%。

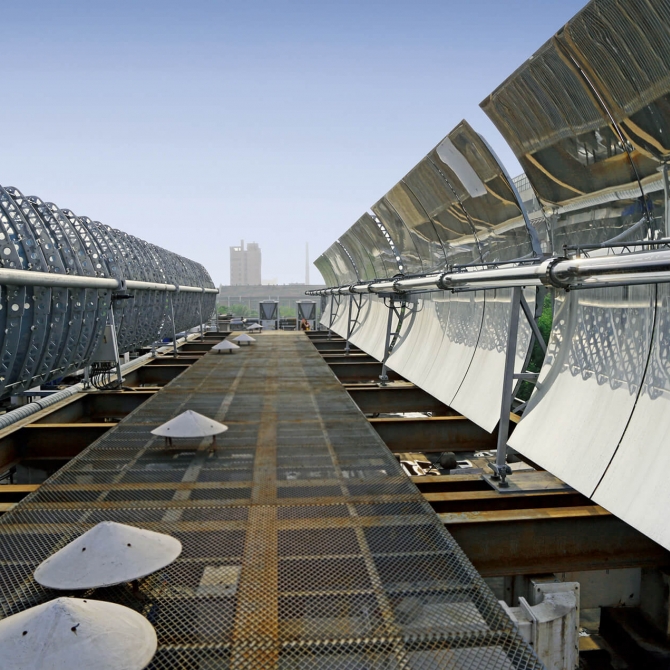

节能方面,对围护结构、建筑立面、冷热源、空调水管路、风盘设备等进行改造,降低建筑冷热负荷,减小冷热源设备选型,降低初投资。实测数据显示,围护结构节能改造后外墙传热系数达0.45W/(m2·K),屋面传热系数为0.3W/(m2·K),隔墙及楼板传热系数为0.38W/(m2·K),外窗传热系数为2.7W/(m2·K),气密性等级为6级。在可再生能源利用方面,初步估算数据显示,太阳能空调系统每年节能量4320000KJ,每年节省标准煤147kg,减少二氧化碳排放量385kg;经运行后实测,该系统在正常运行条件下,系统得热量为879.8MJ,系统效率达30%,太阳能保证率为41%。电气照明系统采用高能效灯具,功率密度均低于国家标准中的目标值。本项目绿色化改造后建筑节能效果优异,相对改造前,其节能量约为151716 kwh,按照天津市公共建筑电价0.8元/kwh,折合12.1万元。


节约用水方面,本项目接入市政中水管网用于室内冲厕、绿化灌溉,并采用低漏损管材和定压补水装置,降低漏水率。项目中实验用水量较大,经计算,非传统水源的利用量约为1218m³/a,占总用水量的20.36%(不含实验用水),与改造前对比,年节约用水量2570m3/a,因此共计年节约3788m3/a,折合1.76万元。


材料节约方面,本项目减少原有建筑构件的拆改,采用高强度钢、利用可循环建材、土建与装修一体化等各种做法,降低了材料在运输过程、使用过程等的消耗,减少对生态环境的影响。改造使用钢材、铁制品、玻璃隔断等多种可循环材料,可循环材料占建筑材料总重量的60%。


室内环境质量方面,本项目在室内外风环境、声环境、光环境以及热舒适方面均有改善。保留绿化植物便于降低道路交通噪音,场地昼间最大噪声值为51.9dB,夜间最大噪声值为41.8dB,满足国家声环境质量标准。室内最不利房间噪声值在关窗状态下为41dB(A),满足多人办公室的室内允许噪声级不大于45dB(A)的要求。围护结构热工性能的提升能够有效减少室内温湿度的波动,以上措施共同为办公人员营造一个良好的工作环境。


所获奖项


“海河杯”天津市优秀勘察设计

二等奖
